ССД Муфта оптическая плоская МПО-Ш3/48-1КС1645-К тупиковая, на 48 сварных соединений, 2 ввода

Описание товара

Предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

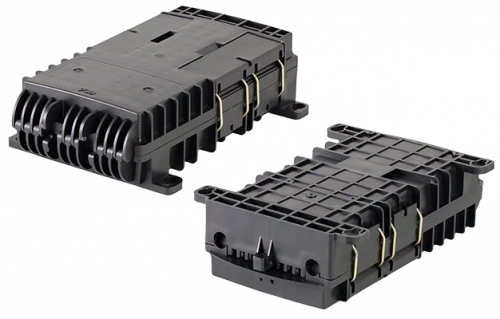

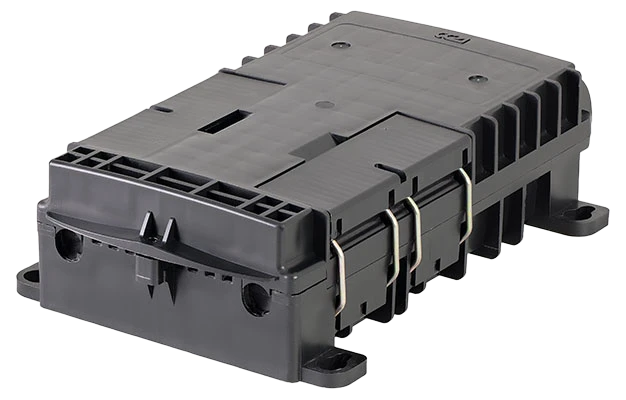

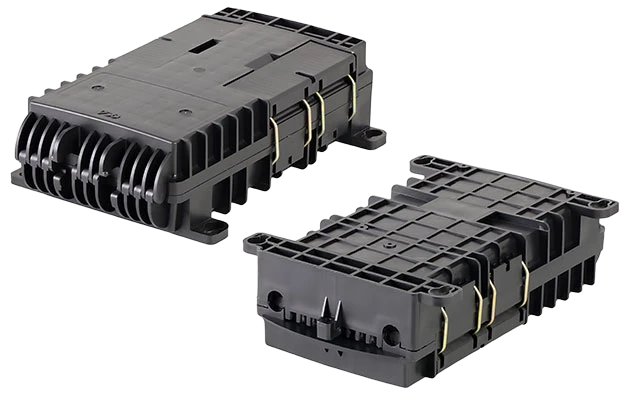

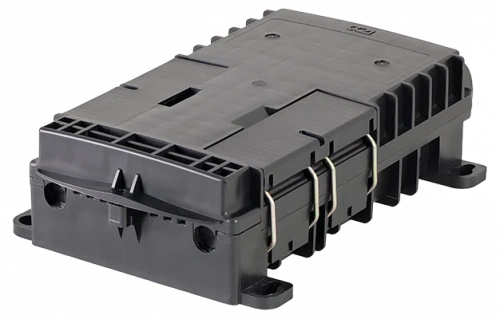

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

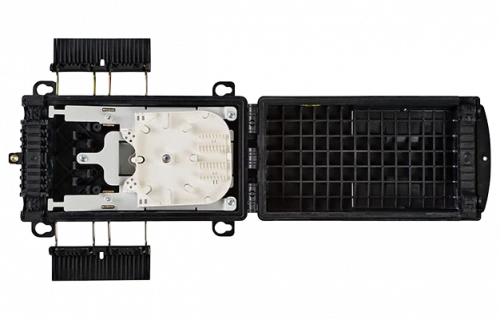

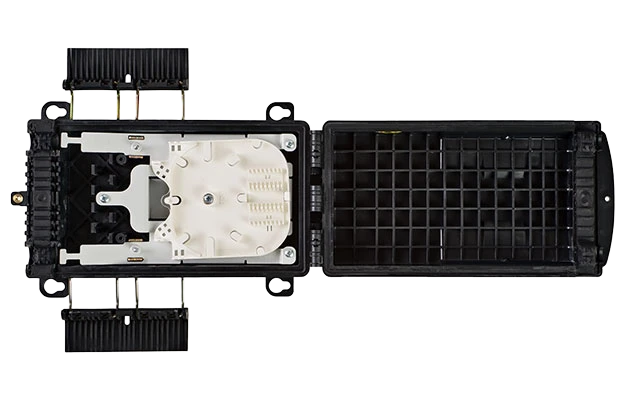

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы кабеля и кассета КС-1645 для сварки волокон распределительных ВОК. Предусмотрена установка до 3х кассет КС-1645.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

Комплектация
Корпус с крышкой - 1
Гильзы КДЗС 4525 - 20
Монтажная панель (вставка) - 1
Кассета КС-1645 - 1
Стяжки, маркеры - 1
Силикагель - 30
Комплект маркеров и стяжек - 1

Характеристики

Прочие
Производитель	Связьстройдеталь
Артикул	130105-00957
Серия	МПО-Ш3
Вид изделия	муфты подвесные
Модель	МПО-Ш3/48-1КС1645-К
Исполнение	тупиковая
Количество кабельных вводов	2
Количество сварных соединений	48
Цвет	черный
Ввод для не разрезного модульного транзита	да
Кол-во выводимых абонентских дроп-кабелей	нет
Колличество кассет	3
Разветвитель	нет
Сплиттерный модуль	нет
Тип кассет	КС-1645
Вес нетто, кг	0.78
Габариты упаковки (ШхГхВ)	279х178х74 мм
Наружный диаметр кабеля	14.0 мм
Температура эксплуатации	-60 °С ... +70 °С
Степень защиты	IP66
