ССД Кросс-муфта оптическая МКО-Г4/С09-2PLC16-SC/APC-36SC-34SC/APC-2SC/APC абонентская, 10 вводов

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра.

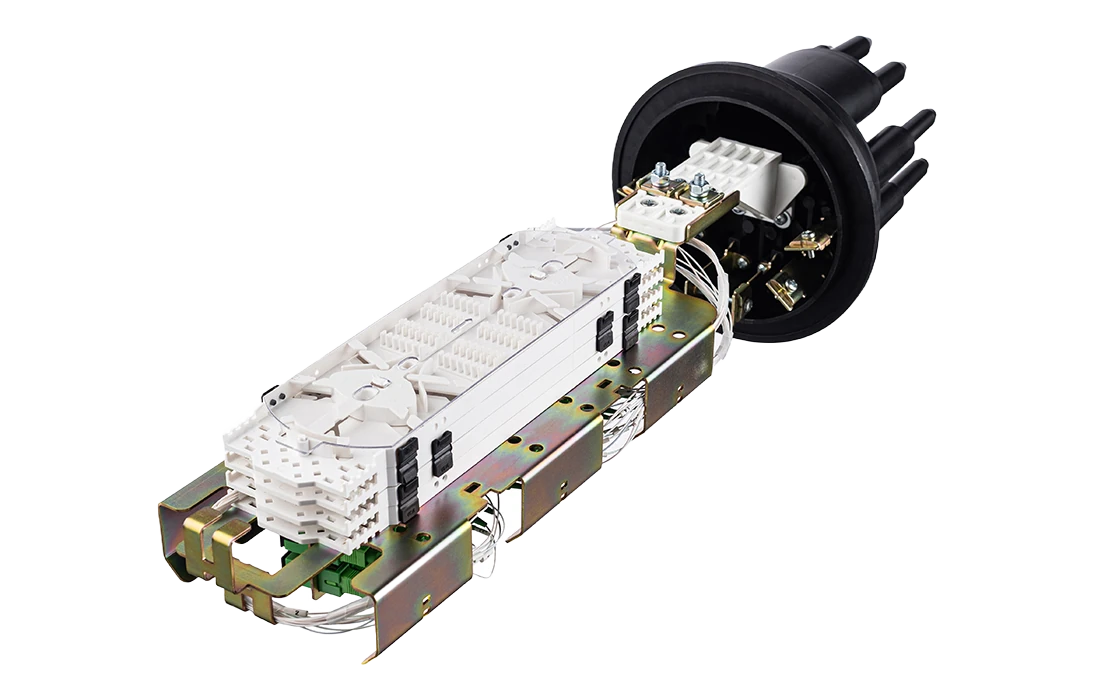

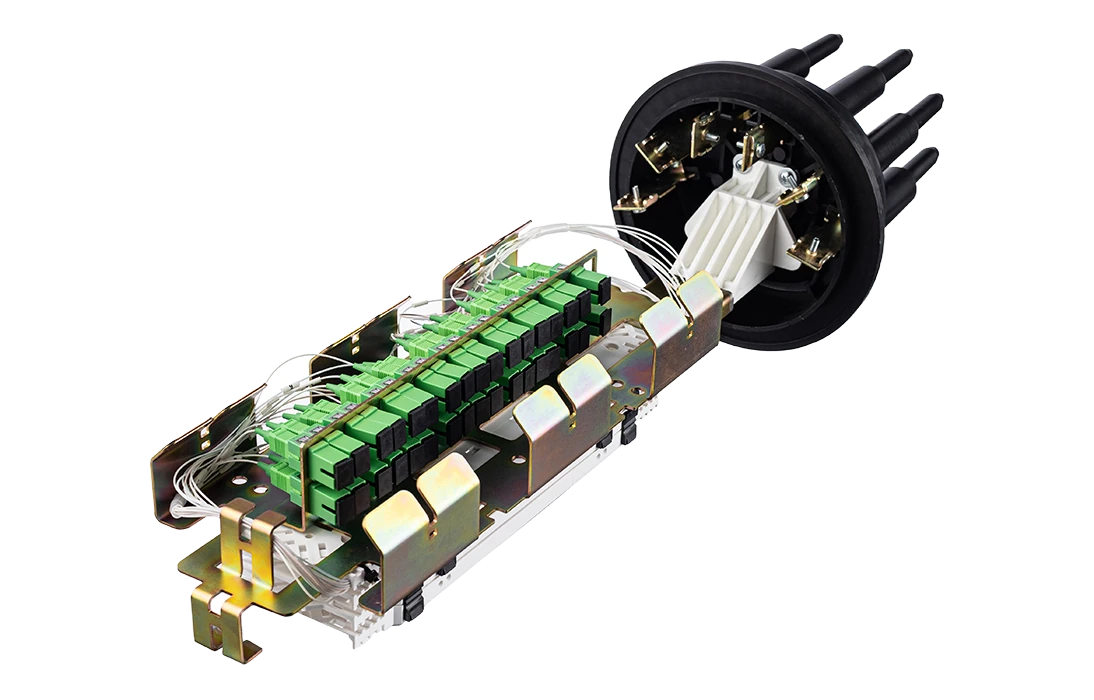

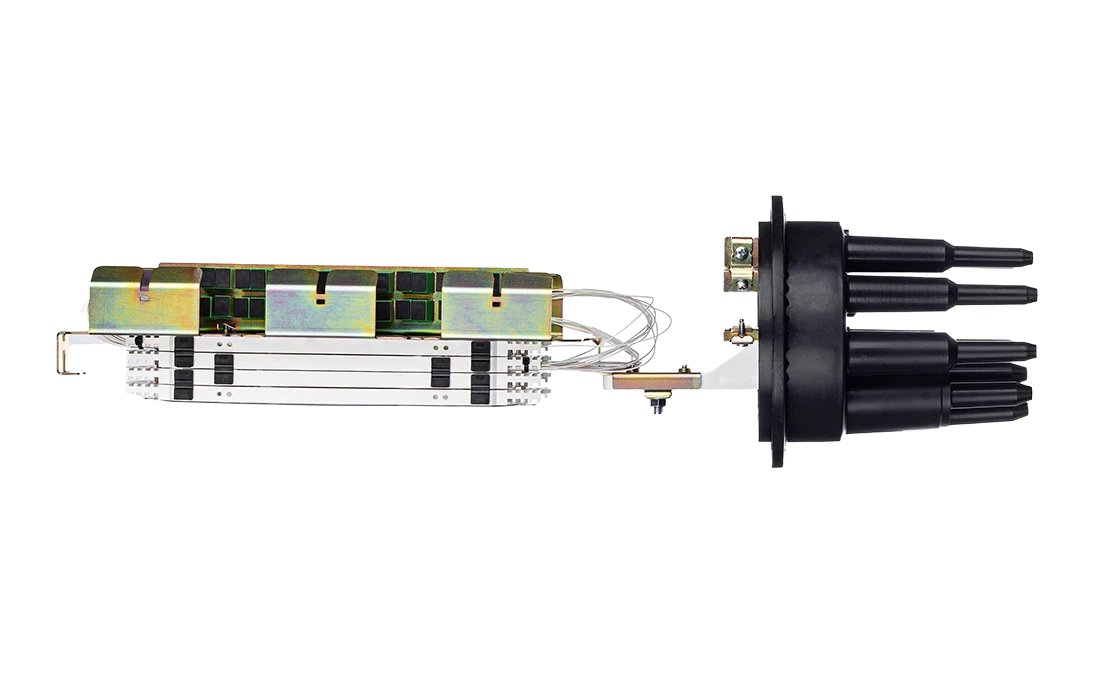

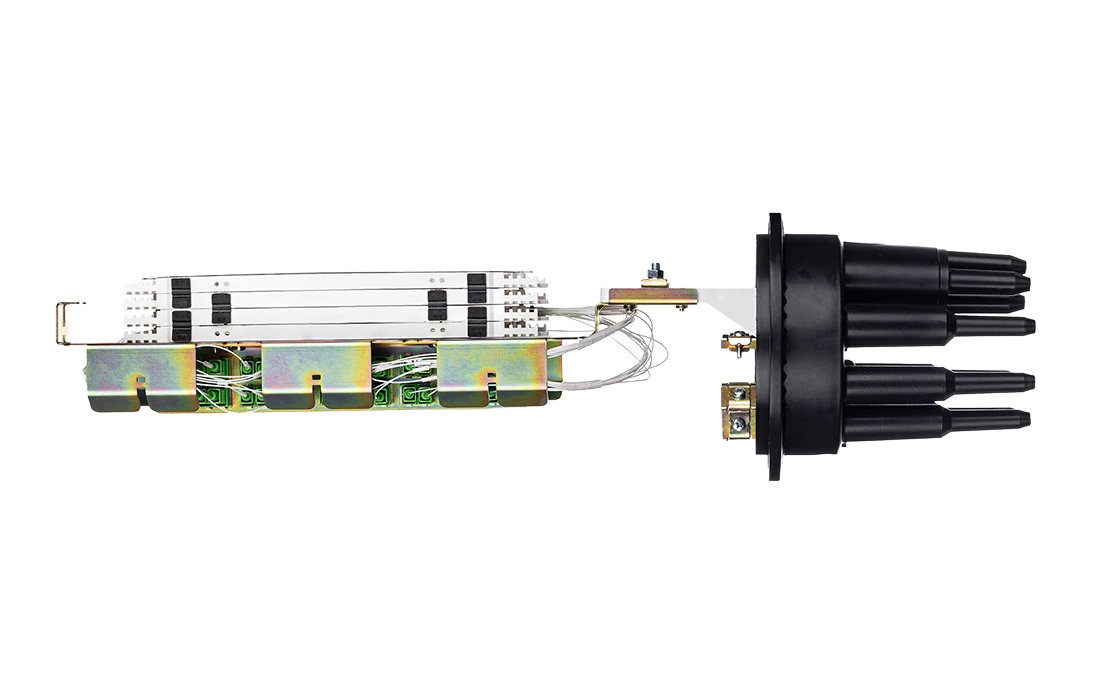

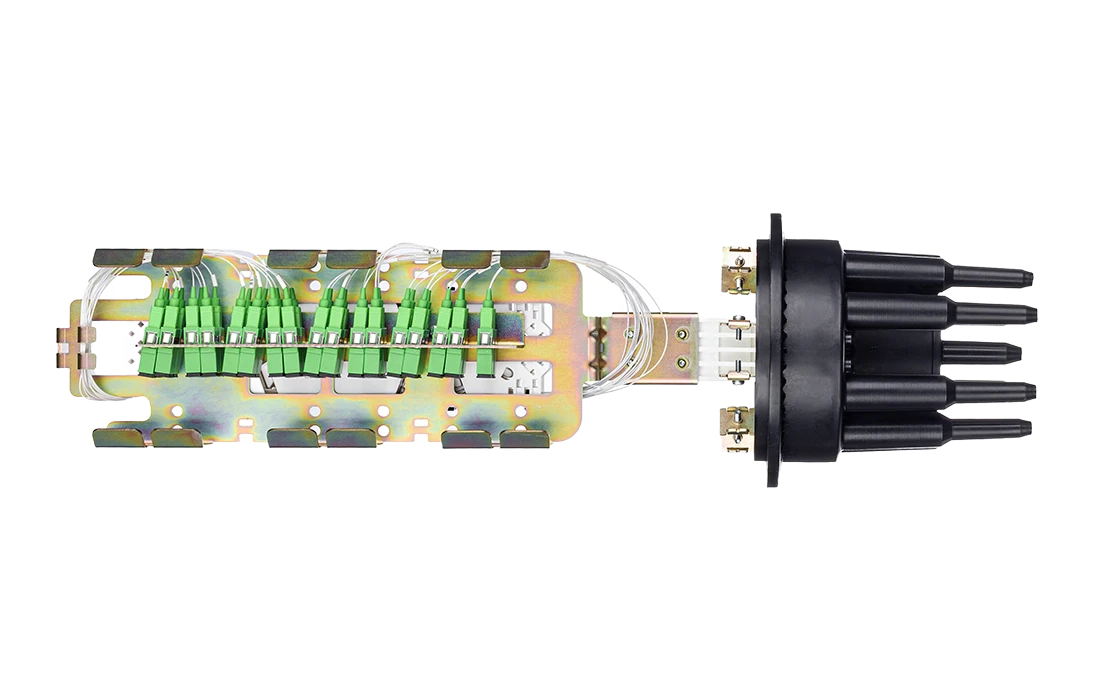

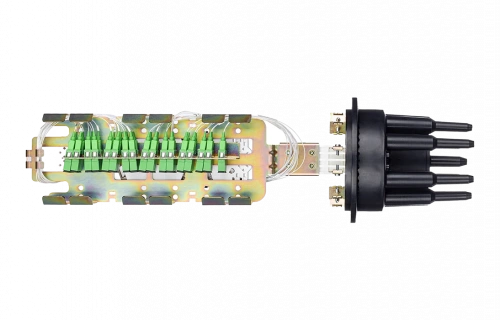

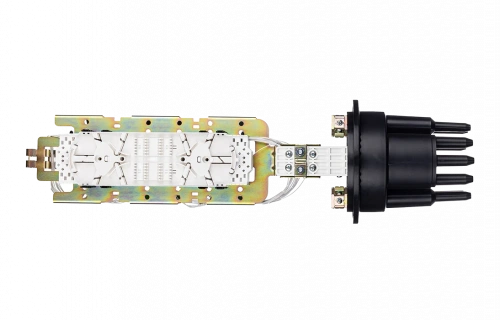

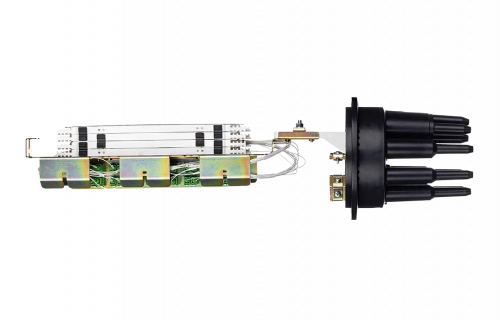

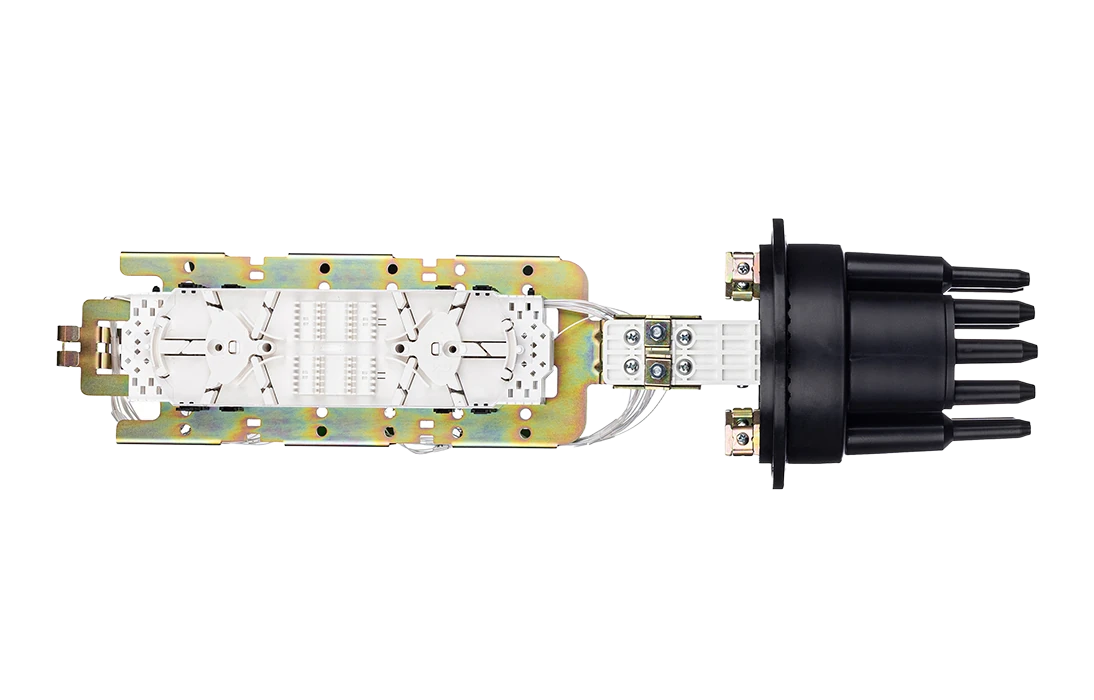

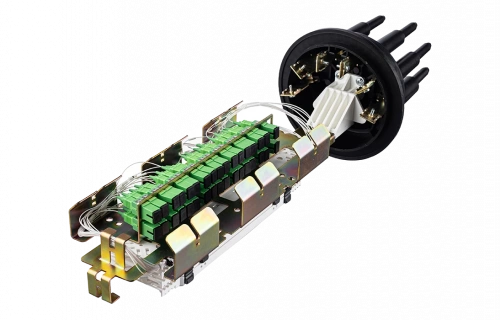

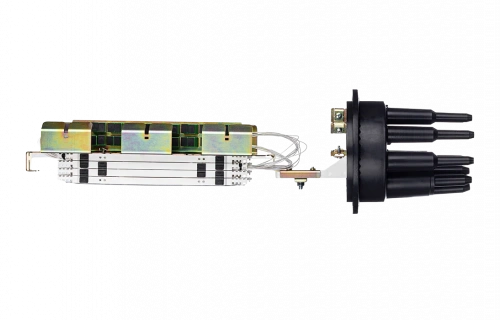

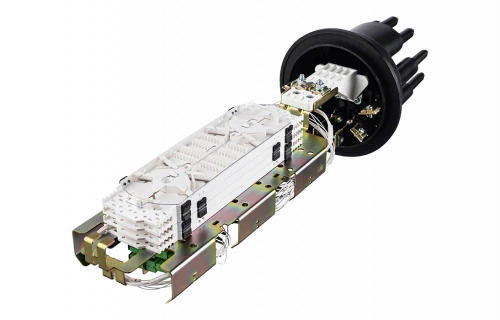

Особенностью муфты является наличие внутри корпуса кронштейна, на котором с одной стороны крепится четыре кассеты К24-4525, на противоположной стороне от кассет находится планка для размещения 36 адаптеров типа SC.

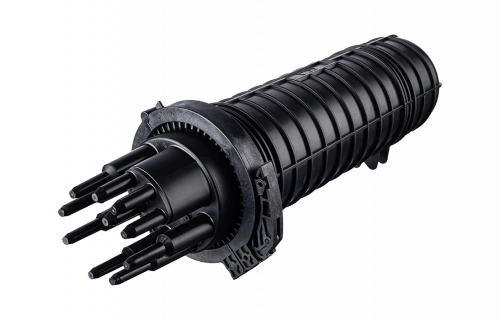

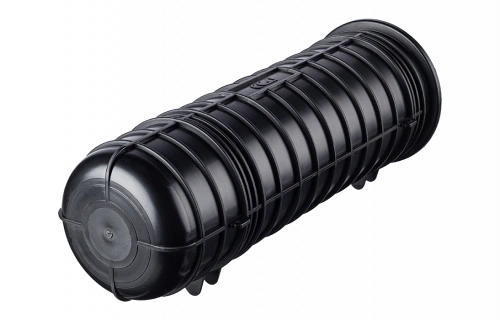

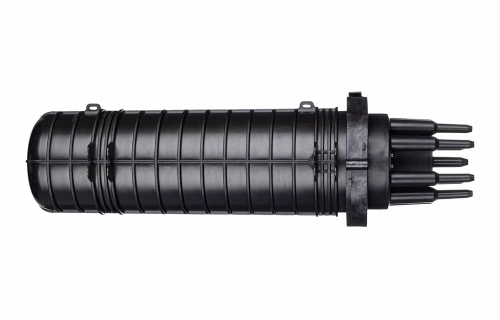

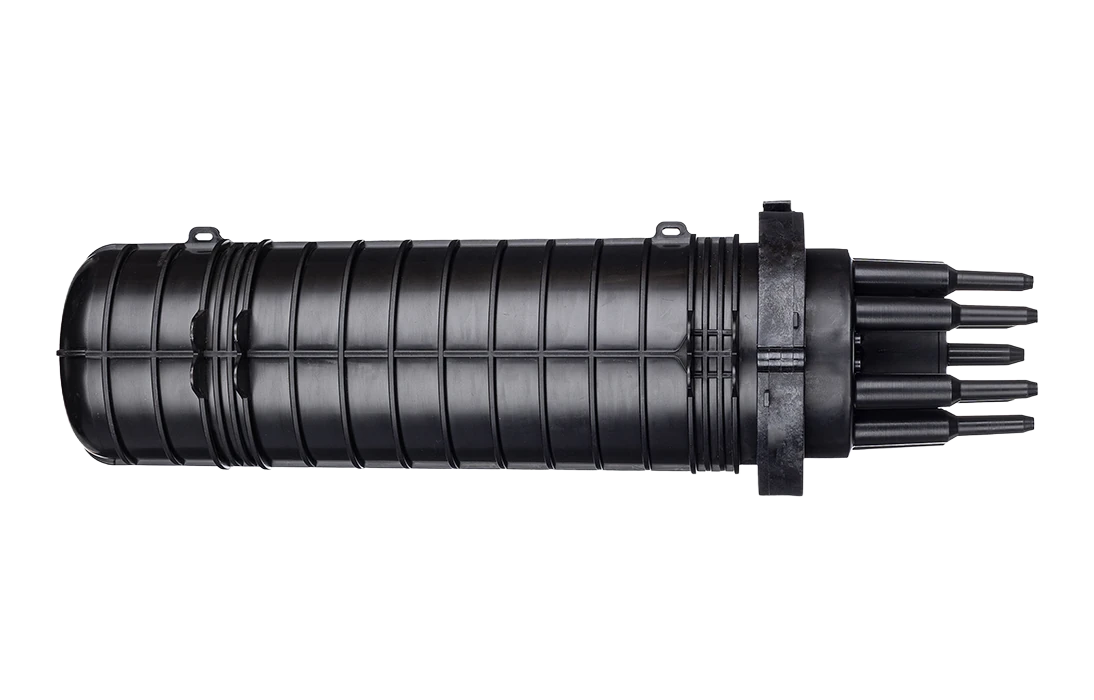

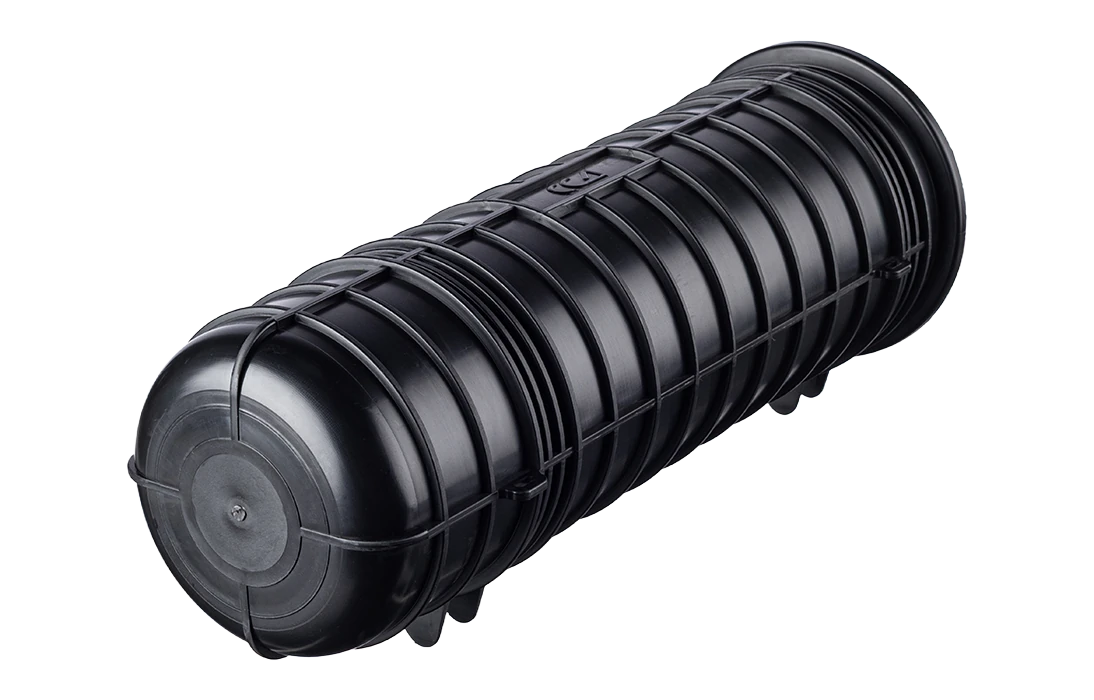

Муфта выполнена из качественной пластмассы и имеет пыле-влагозащищенную тупиковую конструкцию (ввод ОК и вывод дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником.

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке со стороны кассет.

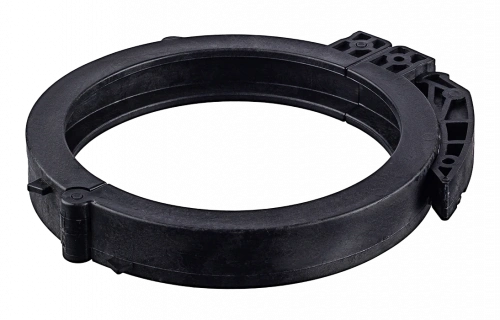

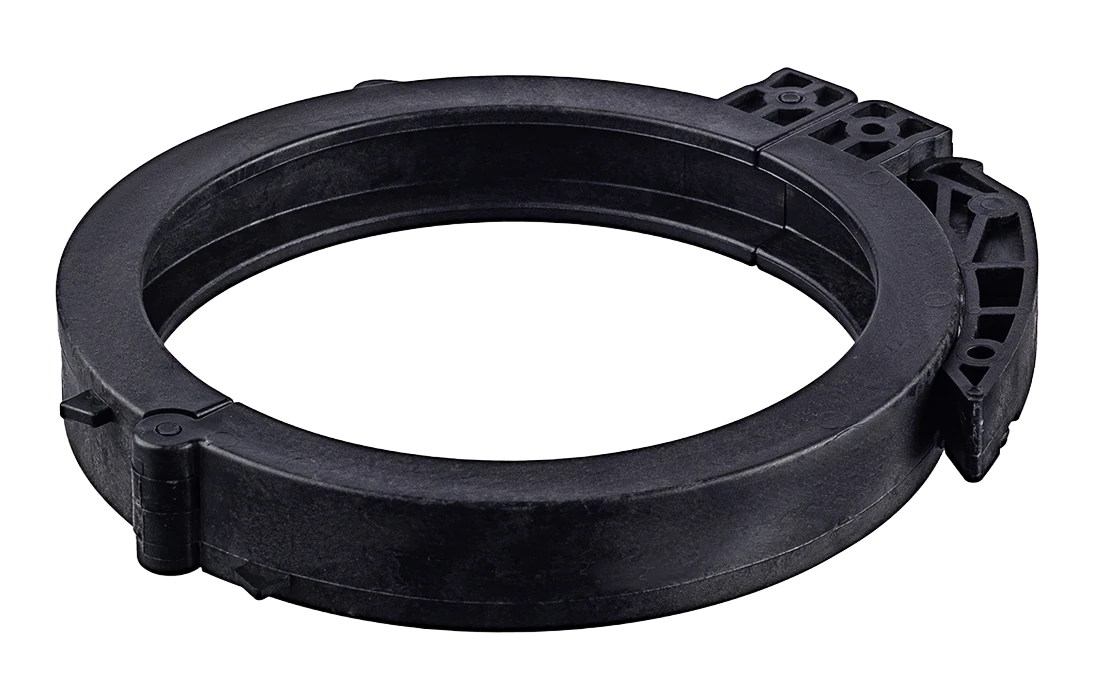

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

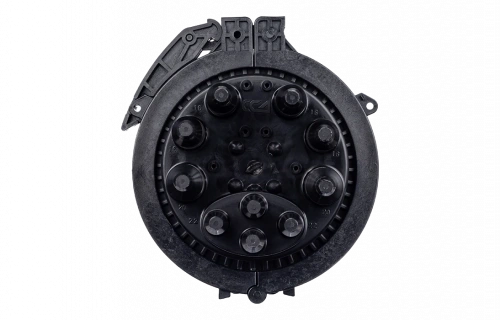

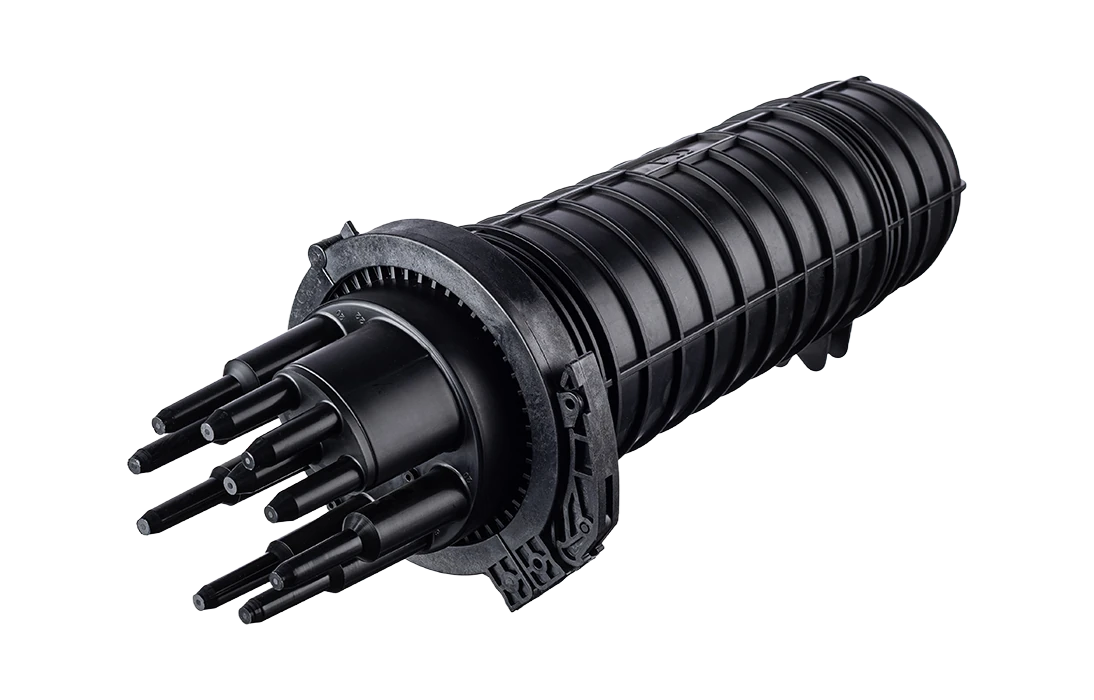

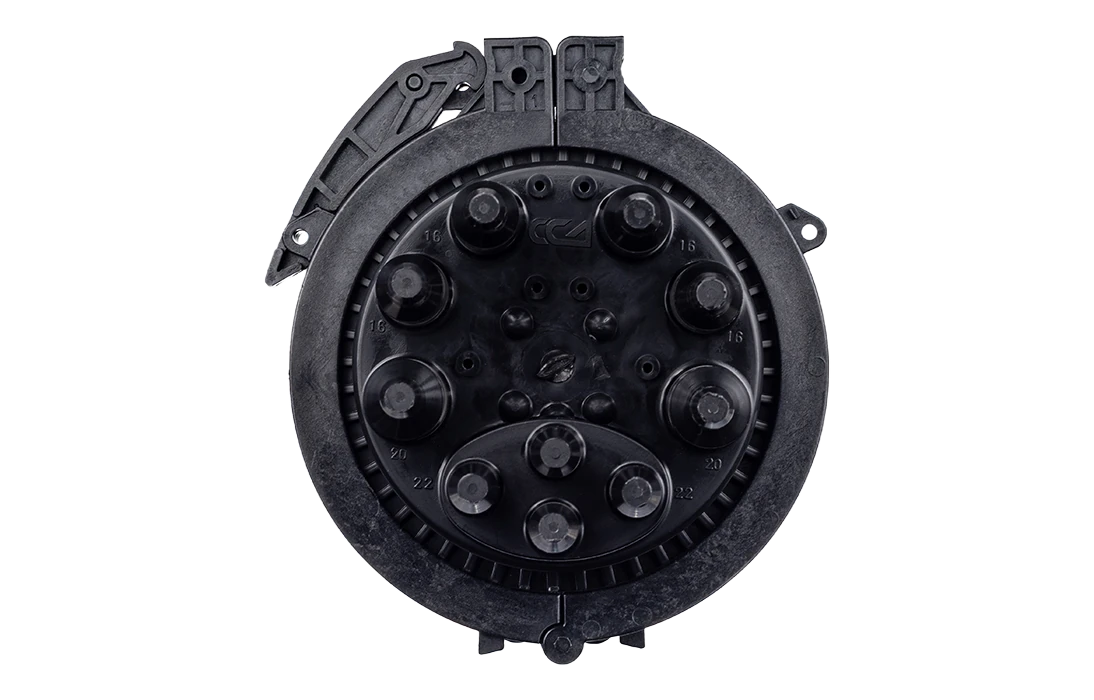

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

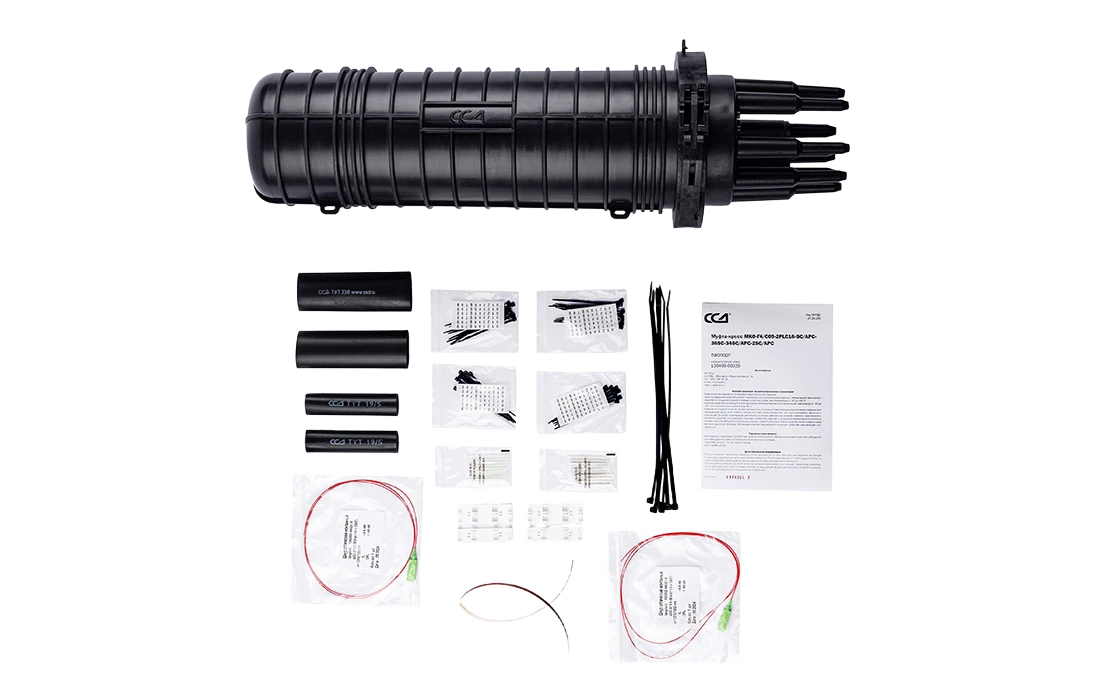

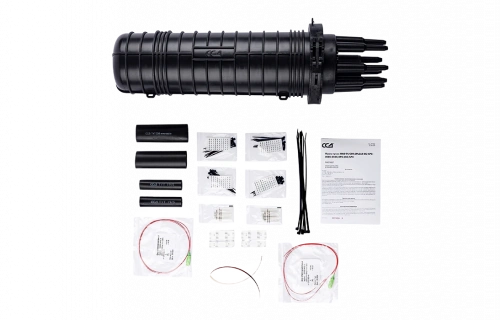

Комплектация:
Корпус (оголовник, кожух, хомут, кронштейн) - 1
Сплиттер PLC 1х16 SC/APC - 2
Адаптеры SC/APC - 34
Пигтейлы SC/APC - 2
Кассета К24-4525 - 4
Ложемент Л2СП - 2
Ложемент Л1-PLC16 - 2
Гильзы КДЗС 4525 - 20
Трубка ТУТ 19/5 для круглых вводов ОК - 2
Трубка ТУТ 33/8 для круглых вводов ОК - 2
Комплект маркеров и стяжек - 4
Силикагель (пакет) - 1
Паспорт - 1
