Подключение оптического кабеля — технологии, типы соединений и монтаж

В этой статье мы подробно разберём, как подключается волоконно-оптический кабель: от строения оптического волокна до выбора коннекторов, методов сращивания и пошаговой технологии монтажа. Материал ориентирован на инженеров СКС, монтажников ВОЛС и специалистов, отвечающих за построение оптических сетей.

1. Введение: что такое оптический кабель

Волоконно-оптический кабель (ВОК) — это линия передачи данных, в которой информация переносится световыми импульсами по тонким стеклянным или полимерным волокнам. Принцип работы основан на явлении полного внутреннего отражения: свет распространяется внутри сердцевины волокна, отражаясь от границы с оболочкой, имеющей меньший показатель преломления.

Оптический кабель выгодно отличается от медной витой пары: пропускная способность измеряется терабитами в секунду, затухание на километр — десятыми долями децибела, а дальность передачи без ретрансляции достигает десятков и сотен километров. Подробный разбор отличий оптики от витой пары — в нашей статье «Кабель витая пара — стандарты и категории».

Подключение оптического кабеля — это комплексный процесс, который включает разделку защитных оболочек, подготовку волокон, сращивание (сварное или механическое), оконцевание коннекторами, установку в распределительные устройства и измерительный контроль. Каждый этап требует специализированного инструмента и соблюдения технологии — малейшее загрязнение или микроскопический дефект торца волокна приводит к потерям сигнала, которые могут вывести линию из строя.

2. Структура оптического волокна и типы кабелей

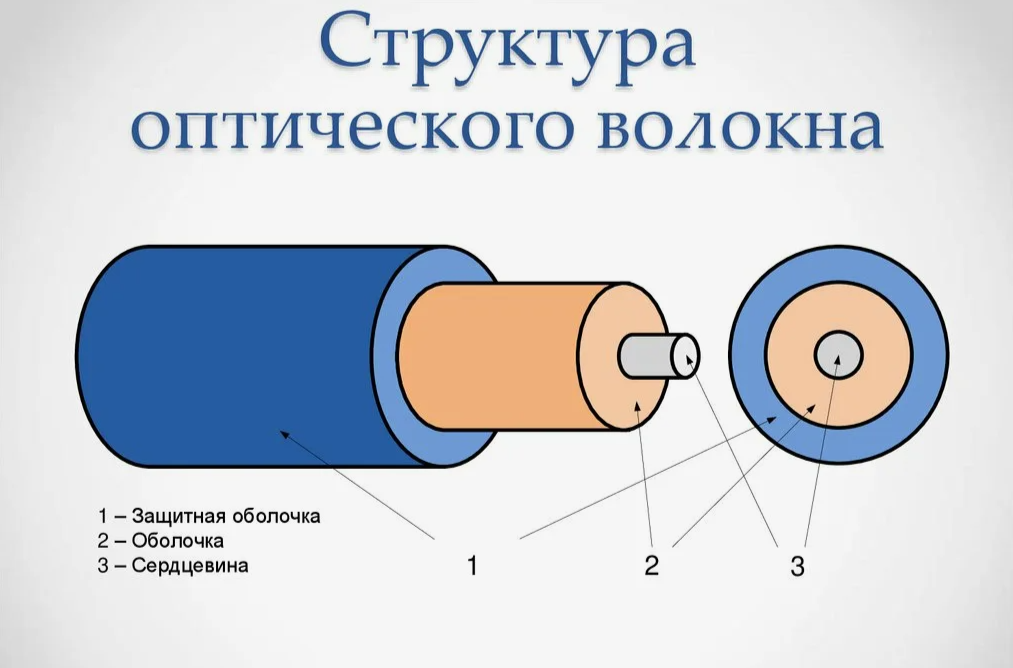

2.1. Строение оптического волокна

Оптическое волокно состоит из трёх основных элементов:

• Сердцевина — центральная часть волокна, по которой распространяется свет. Диаметр 9 мкм для одномодового (SM) или 50/62,5 мкм для многомодового (MM) волокна.
• Оболочка — окружает сердцевину и имеет меньший показатель преломления. Стандартный внешний диаметр — 125 мкм. Именно разница показателей преломления обеспечивает полное внутреннее отражение.
• Первичное покрытие — акриловый слой диаметром 250 мкм, защищающий стекло от микротрещин и механических повреждений.

2.2. Одномодовое и многомодовое волокно

Параметр	Одномодовое (SM, OS2)	Многомодовое (MM, OM1–OM5)
Диаметр сердцевины	9 мкм	50 или 62,5 мкм
Тип распространения	Одна мода (прямой путь)	Множество мод (разные пути)
Дальности передачи	До 100+ км	До 300–550 м (OM3/OM4 для 10G)
Затухание	0,18–0,35 дБ/км (на 1310/1550 нм)	0,7–3,5 дБ/км (на 850/1300 нм)
Дисперсия	Хроматическая (минимальная)	Модовая (ограничивает дальность)
Цвет оболочки	Жёлтый	Оранжевый (OM1/OM2), бирюзовый (OM3/OM4), маджента (OM5)
Область применения	Магистрали, PON, FTTH, межгород	Дата-центры, внутриобъектовые сети, короткие линии
Стандарты волокна	G.652.D, G.657.A1/A2/B3	OM1 (62,5/125), OM2–OM5 (50/125)

Для сетей GPON/FTTH и магистральных линий используется одномодовое волокно. Многомодовое применяется внутри дата-центров и зданий на коротких дистанциях. В каталоге доступны волоконно-оптические кабели обоих типов.

2.3. Рекомендация ITU-T G.657 — изгибостойкое волокно

Стандарт G.657 описывает одномодовые волокна с пониженной чувствительностью к изгибам. Для FTTH-кабелей, прокладываемых внутри помещений по сложным траекториям, это критически важно:

Подтип	Мин. радиус изгиба (монтаж)	Мин. радиус изгиба (эксплуатация)	Применение
G.657.A1	15 мм	10 мм	FTTH, внутриобъектовый кабель
G.657.A2	10 мм	7,5 мм	Drop-кабели, компактные боксы
G.657.B3	5 мм	5 мм	Сверхгибкие кабели для тесных пространств

3. Типы оптических коннекторов и полировка

Оптический коннектор — это разъёмное устройство для многократного подключения и отключения оптического волокна к оборудованию, кроссу или другому волокну через проходной адаптер. Качество коннектора определяется двумя ключевыми параметрами: вносимые потери (Insertion Loss, IL) — затухание сигнала в месте соединения, и обратные потери (Return Loss, RL) — доля отражённого назад света.

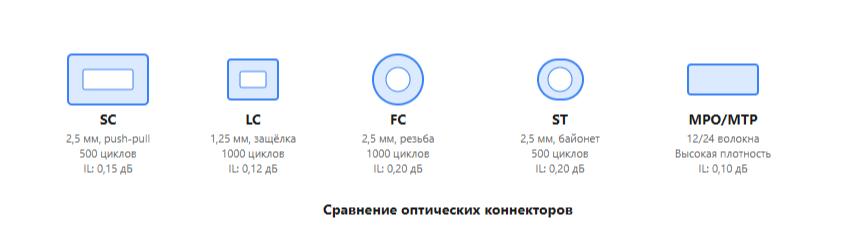

3.1. Основные типы разъёмов

Коннектор	Ферула	Механизм	IL (тип.)	RL (UPC)	RL (APC)	Циклы	Плотность (1U)
LC	1,25 мм	Push-pull, защёлка	0,12 дБ	≥ 50 дБ	≥ 60 дБ	1000	48 (duplex)
SC	2,5 мм	Push-pull, защёлка	0,15 дБ	≥ 50 дБ	≥ 60 дБ	500	24 (duplex)
FC	2,5 мм	Резьбовой	0,20 дБ	≥ 50 дБ	≥ 60 дБ	1000	—
ST	2,5 мм	Байонетный	0,20 дБ	≥ 45 дБ	—	500	—
MPO/MTP	Многоволоконная	Push-pull	0,10 дБ	≥ 50 дБ	≥ 60 дБ	500	до 72 волокон
E2000	2,5 мм	Push-pull, защёлка	0,10 дБ	≥ 50 дБ	≥ 60 дБ	500	—

Подробный обзор оптических разъёмов с техническими характеристиками — в нашей статье «Оптические разъёмы: технический обзор». В каталоге представлены оптические патч-корды с любыми типами коннекторов.

3.2. Типы полировки торца ферулы

Полировка торца керамической ферулы напрямую влияет на величину обратных потерь. Существует три основных типа:

Тип полировки	Профиль	RL (обратные потери)	Цвет коннектора	Применение
PC	Сферическая, 0°	≥ 40 дБ	Бежевый (MM) / синий (SM)	Устаревший, старое оборудование
UPC	Улучшенная сферическая, 0°	≥ 50 дБ	Синий	GPON, Ethernet, цифровые сети
APC	Скошенная под 8°	≥ 60 дБ	Зелёный	CATV, DWDM, аналоговый сигнал, FTTH

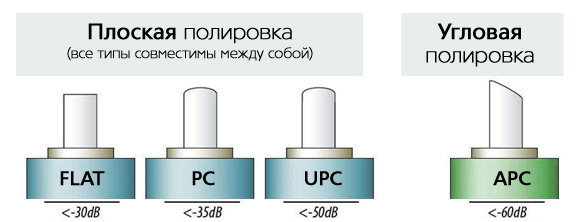

Рис. 3. Сравнение полировки UPC и APC. Соединение несовместимых типов недопустимо.

4. Методы соединения оптического волокна

Соединить два отрезка оптического волокна принципиально сложнее, чем скрутить медные провода: свет не может «перепрыгнуть» воздушный зазор. Существует два основных подхода — неразъёмные (постоянные) и разъёмные соединения.

4.1. Сравнение методов сращивания

Параметр	Сварка (дуговая)	Сварка (лазерная)	Механический сплайс	Fast Connector
Тип соединения	Неразъёмное	Неразъёмное	Неразъёмное	Разъёмное
Типичные потери	0,02–0,05 дБ	0,01 дБ	0,1–0,5 дБ	0,1–0,5 дБ
Долговечность	25+ лет	25+ лет	3–5 лет	3–5 лет
Стоимость оборудования	от 130 000 руб.	от 500 000 руб.	от 500 руб. (сплайс)	от 300 руб. (коннектор)
Требуется питание	Да	Да	Нет	Нет
Квалификация	Высокая	Высокая	Средняя	Средняя
Назначение	Магистрали, постоянные линии	Ответственные линии, лаборатории	Аварийный ремонт, временные соединения	FTTH, абонентские подключения

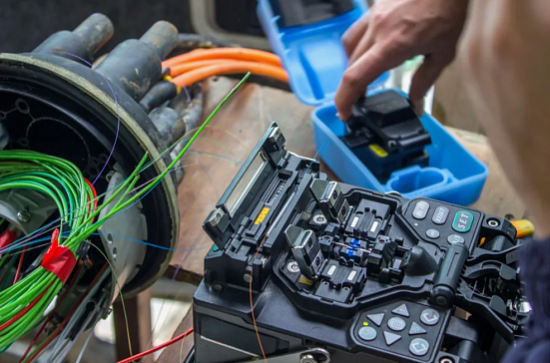

4.2. Сварка оптического волокна

Сварка — основной метод постоянного сращивания волокон. Торцы двух подготовленных волокон плавятся электрической дугой при температуре около 2000 °C и сплавляются в монолитное соединение. Современные сварочные аппараты автоматизируют процесс: выравнивание волокон по сердцевине, контроль дуги, оценку потерь и тест на разрыв.

Преимущества сварки:

• Минимальные потери — 0,02–0,05 дБ на стык
• Прочность соединения, сопоставимая с целым волокном (после защиты КДЗС)
• Стабильность параметров десятилетиями
• Универсальность — работает с SM, MM, NZ-DS, EDF волокнами

Недостатки:

• Высокая стоимость оборудования — от 130 000 руб. за аппарат
• Требуется электропитание или мощный аккумулятор
• Необходима квалификация монтажника

В каталоге представлены сварочные аппараты для оптоволокна — компактные модели с автоматической юстировкой, цветным дисплеем и встроенной батареей.

4.3. Механический сплайс

Механический сплайс — это пластиковый или металлический соединитель с V-образными направляющими и иммерсионным гелем внутри. Два подготовленных (зачищенных и сколотых) волокна вставляются в сплайс, где фиксируются зажимом. Гель заполняет микрозазор и снижает отражения.

Это быстрая альтернатива сварке, не требующая дорогого оборудования и электропитания. Применяется для аварийного ремонта, временных соединений и малобюджетных проектов. Но потери выше (0,1–0,5 дБ), а надёжность ниже — вибрации и температурные перепады со временем ослабляют соединение.

4.4. Быстрые коннекторы (Fast Connector)

Fast Connector — это оконечный коннектор, устанавливаемый на волокно в полевых условиях без сварки. Волокно зачищается, скалывается и вставляется в коннектор, где фиксируется механическим зажимом. Внутри находится гель для согласования оптических сред. Это самый быстрый способ получить разъёмное соединение на месте — монтаж занимает 2–3 минуты на один коннектор.

5. Инструменты и оборудование для монтажа

Для качественного подключения оптического кабеля требуется специализированный набор инструментов. Использование неподходящих или самодельных приспособлений гарантированно приводит к повреждению волокна и высоким потерям.

Инструмент	Назначение	Альтернатива
Стриппер (кабификс)	Снятие внешней оболочки кабеля, надрез модулей	Роликовый нож, монтажный нож
Стриппер-прищепка	Снятие первичного покрытия (250 мкм) с волокна	Термостриппер (для 900 мкм буфера)
Скалыватель	Получение ровного скола торца волокна под 90°	Нет альтернативы — обязателен
Сварочный аппарат	Сращивание волокон электрической дугой	Механический сплайс (временное решение)
Безворсовые салфетки	Очистка волокна от гидрофоба и жира	Только специальные оптические салфетки
Изопропиловый спирт	Обезжиривание волокна перед сваркой	Этиловый спирт 96%
КДЗС (гильзы)	Защита места сварки от изгибов и влаги	Нет альтернативы — обязателен
Ножницы для кевлара	Резка арамидных упрочняющих нитей	Бокорезы (менее удобно)
Бокорезы	Откусывание ЦСЭ, резка проволочной брони	Ножовка по металлу (для брони)
Жидкость D-Gel	Удаление гидрофобного заполнителя	Бензин «Калоша»
Визуализатор дефектов	Проверка волокна на изгибы и обрывы (красный свет)	Оптический тестер, рефлектометр

Для измерения параметров линии — затухания, потерь на стыках, длины трассы — применяются оптические тестеры и рефлектометры.

6. Разделка оптического кабеля

Разделка — это снятие защитных оболочек кабеля и подготовка оптических волокон к сварке или оконцеванию. Процесс зависит от конструкции кабеля (количество оболочек, наличие брони, тип силового элемента), но общая последовательность одинакова.

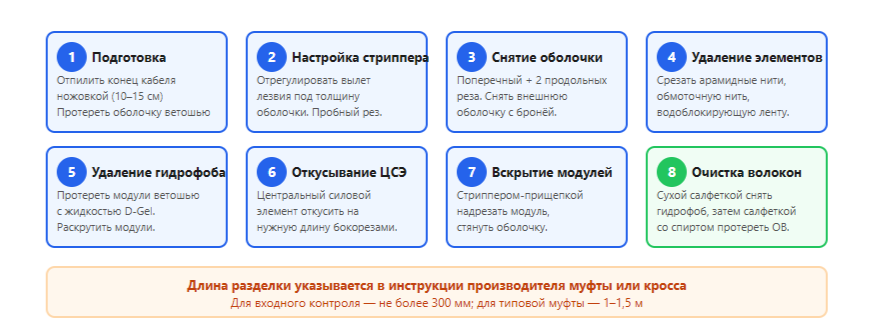

6.1. Пошаговая технология разделки

6.2. Ключевые правила

• Не повредите модули — при настройке стриппера сначала сделайте пробный рез на 10–15 см конца кабеля, чтобы убедиться, что нож не задевает оптические модули.
• Центральный силовой элемент (ЦСЭ) не должен заламываться в процессе работы — это может повредить примыкающие волокна.
• Гидрофобный заполнитель удаляется только специальной жидкостью (D-Gel или бензином «Калоша»). Остатки гидрофоба на волокне приводят к браку сварки.
• Волокна после снятия модуля — хрупкие. Обращайтесь с ними максимально аккуратно, не допускайте перегибов.
• Соблюдайте технику безопасности — работайте в защитных очках и перчатках. Осколки оптического волокна опасны.

7. Сварка оптического волокна: пошаговая технология

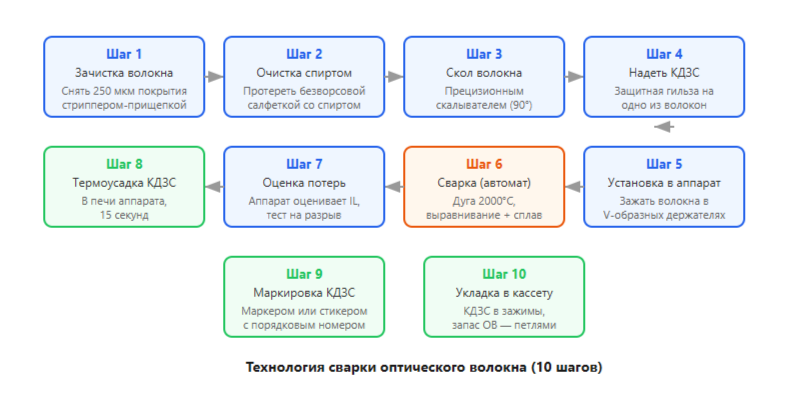

7.1. Инфографика процесса

7.2. Защита места сварки — КДЗС

Комплект для защиты места сварки (КДЗС) — это термоусаживаемая гильза, состоящая из двух трубок (внешней и внутренней) и металлического или керамического стержня жёсткости между ними. После усадки в печи сварочного аппарата внешняя трубка герметизирует соединение от пыли и влаги, а стержень предохраняет место сварки от изгибов.

Тип КДЗС	Длина	Применение
Стандартная	60 мм	Полноразмерные сплайс-кассеты муфт и кроссов
Стандартная	40 мм	Компактные кассеты, настенные боксы
Микро (для Splice-On)	< 20 мм	Хвостовик Splice-On коннектора

7.3. Контроль качества сварки

Современные сварочные аппараты автоматически оценивают качество соединения по изображению с CCD-камер. После сварки аппарат выводит на экран расчётные потери и проводит тест на разрыв (1,96–2,25 Н). Если потери превышают заданный порог (обычно 0,05–0,1 дБ) или тест на разрыв не пройден — аппарат выдаёт предупреждение.

Причины брака сварки:

Дефект	Причина	Потери
Пузырь в стыке	Загрязнение волокна, плохая очистка	0,1–1,0 дБ
Смещение сердцевины	Разный тип волокна, износ V-канавок	0,05–0,5 дБ
Утолщение / сужение	Неправильная дуга, плохой скол	0,05–0,3 дБ
«Хвостик» на торце	Плохой скол (угол > 1°)	0,1–1,0 дБ

8. Оконцевание кабеля: пигтейлы и коннекторы

Оконцевание — это установка коннектора на оптическое волокно для получения разъёмного соединения. Существует три основных способа:

8.1. Сварка с пигтейлом (рекомендуемый метод)

Пигтейл — это отрезок оптического кабеля с заводским коннектором на одном конце и свободным волокном на другом. Свободный конец приваривается к магистральному волокну, а коннектор подключается к проходному адаптеру в кроссе или боксе.

Преимущества:

• Заводское качество коннектора — минимальные потери, предсказуемые параметры
• Не требуется полировка в полевых условиях
• Доступны все типы коннекторов и полировки (SC/UPC, LC/APC, FC/UPC и др.)

В каталоге представлены оптические пигтейлы разных типов — одномодовые и многомодовые, длиной 1–2 м, с коннекторами SC, LC, FC, ST.

8.2. Splice-On коннекторы (SOC)

Splice-On коннектор — это коннектор с встроенной мини-КДЗС в хвостовике. Монтаж выполняется сварочным аппаратом: волокно кабеля сваривается с волокном коннектора, а КДЗС усаживается прямо в хвостовике. Это избавляет от необходимости укладывать КДЗС в сплайс-кассету и экономит место — критично для небольших абонентских боксов.

8.3. Fast Connector (быстрые коннекторы)

Коннектор с механической фиксацией волокна без сварки. Волокно зачищается, скалывается и вставляется в коннектор, где зажимается. Внутри — иммерсионный гель для согласования. Быстро, но потери выше (0,1–0,5 дБ) и долговечность ниже.

Параметр	Пигтейл + сварка	Splice-On	Fast Connector
Потери (тип.)	0,02–0,05 дБ	0,03–0,05 дБ	0,1–0,5 дБ
Долговечность	25+ лет	25+ лет	3–5 лет
Требуется сварочник	Да	Да	Нет
Занимает место в кассете	Да (КДЗС в кассете)	Нет (КДЗС в хвостовике)	Нет
Идеально для	Кроссы, муфты, ODF	Абонентские боксы FTTH	Аварийный ремонт, мини-проекты

8.4. Цветовая маркировка коннекторов

Тип волокна	Полировка	Цвет коннектора	Цвет оболочки кабеля
Одномод SM (OS2)	UPC	Синий	Жёлтый
Одномод SM (OS2)	APC	Зелёный
Многомод OM1/OM2	PC/UPC	Бежевый / чёрный	Оранжевый
Многомод OM3/OM4	PC/UPC	Бирюзовый (Aqua)
Многомод OM5	PC/UPC	Маджента	Маджента

9. Измерения и контроль качества

После монтажа оптической линии необходимо проверить её параметры. Для этого применяются два основных метода:

9.1. Оптический тестер (источник света + измеритель мощности)

Измеряет общее затухание линии на заданной длине волны (1310, 1550 нм для SM; 850, 1300 нм для MM). Метод прост, но не показывает, где именно находятся потери.

9.2. Оптический рефлектометр (OTDR)

Посылает в волокно короткие световые импульсы и анализирует отражённый сигнал (рэлеевское рассеяние). Результат — график (рефлектограмма), на котором видны все события: сварные соединения, коннекторы, макроизгибы, обрывы. Для каждого события показывается его местоположение на трассе и величина потерь.

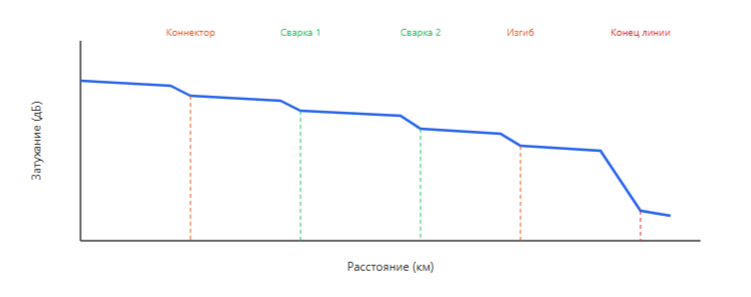

Рис. 6. Пример рефлектограммы оптической линии: коннектор → сварка → сварка → макроизгиб → конец линии

9.3. Допустимые значения потерь

Тип соединения	Норма (дБ)	Комментарий
Сварка (SM, аппаратная оценка)	≤ 0,05	95% соединений; до 0,1 для 100%
Сварка (MM)	≤ 0,1	Больший диаметр сердцевины — выше допуск
Коннектор (заводской, LC/SC)	≤ 0,15	IL по спецификации производителя
Коннектор (монтаж в поле)	≤ 0,30	При качественной установке
Механический сплайс	≤ 0,3	0,1 при идеальном сколе
Макроизгиб	0,1–1,0	Зависит от радиуса изгиба и типа волокна
Оптический бюджет линии (GPON)	≤ 28	Класс B+ (до 128 абонентов)

10. Компоненты оптической линии

Подключение оптического кабеля невозможно без пассивных компонентов, которые обеспечивают распределение, защиту и коммутацию волокон. Вот основные элементы оптической инфраструктуры:

10.1. Оптические кроссы и боксы

Оптический кросс (ODF — Optical Distribution Frame) — это распределительное устройство для терминирования магистрального кабеля, размещения сплайс-кассет, установки проходных адаптеров и коммутации патч-кордами. Бывают стоечные (19", 1U–4U) и настенные.

В каталоге доступны оптические боксы и кроссы на 4–96 портов, с типами SC и LC, укомплектованные пигтейлами и адаптерами или без них.

10.2. Оптические муфты

Муфта — герметичный контейнер для защиты мест сварки волокон на магистральных трассах. Классифицируются по назначению:

• Проходные — транзит волокон без разрыва, двусторонние вводы.
• Тупиковые — окончание кабеля с разветвлением на абонентские линии.
• Кросс-муфты — совмещают функции муфты и кросса, содержат адаптеры для прямого подключения дроп-кабелей.

Все типы — в разделе оптические муфты.

10.3. Патч-корды и пигтейлы

Оптические патч-корды — это отрезки кабеля с коннекторами на обоих концах для соединения активного оборудования (коммутаторов, SFP-модулей, OLT) с кроссом. Пигтейлы — односторонне оконцованные шнуры для сварки с магистралью.

10.4. SFP-модули

SFP (Small Form-factor Pluggable) — оптические приёмопередатчики, устанавливаемые в слоты коммутаторов, маршрутизаторов и медиаконвертеров. Преобразуют электрический сигнал в оптический и обратно. Ключевые параметры при выборе: длина волны (1310, 1550 нм для SM; 850 нм для MM), дальность передачи (3–160 км), тип разъёма (LC или SC), скорость (1G для SFP, 10G для SFP+, 40/100G для QSFP), оптический бюджет.

В каталоге представлен широкий выбор SFP-модулей — одномодовых и многомодовых, WDM (одно волокно) и дуплексных, с поддержкой DDM.

10.5. Сводная таблица компонентов

Компонент	Функция	Раздел каталога
Оптический кабель	Передача светового сигнала	Волоконно-оптический кабель
Оптический кросс / бокс	Терминирование, распределение, коммутация	Оптические боксы
Оптическая муфта	Защита сварных соединений на трассе	Муфты оптические
Патч-корд оптический	Соединение оборудования с кроссом	Патч-корды оптические
Пигтейл	Оконцевание магистрали под сварку	Пигтейлы
SFP-модуль	Преобразование электрического сигнала в оптический	SFP-модули
Сварочный аппарат	Сращивание оптоволокна	Сварочные аппараты
Проходной адаптер	Соединение двух коннекторов в кроссе	Компоненты оптических систем

11. Типичные ошибки при подключении

Ошибка	Последствия	Как избежать
Загрязнение торца коннектора	IL до 1 дБ и выше, нестабильность	Протирать торец перед каждым подключением. Использовать феррул-клинер
Плохой скол волокна	Высокие потери на сварке, низкая прочность	Использовать только прецизионный скалыватель, проверять качество скола под микроскопом аппарата
Соединение APC с UPC	Огромные отражения, повреждение ферулы	Всегда проверять цвет коннектора: зелёный — APC, синий — UPC. Использовать только однотипные адаптеры
Остатки гидрофоба на волокне	Брак сварки, пузыри в стыке	Тщательно протирать волокна: сначала сухой салфеткой, затем спиртовой
Макроизгибы в сплайс-кассете	Дополнительные потери 0,1–1 дБ	Укладывать запас ОВ с радиусом не менее 30 мм (для G.657 — от 7,5 мм)
Смешивание типов волокна	Высокие потери на сварке из-за разного модового диаметра	Сваривать только однотипные волокна (G.652 с G.652, G.657 с G.657)
Превышение растягивающей нагрузки	Микротрещины, рост затухания	Соблюдать допустимую нагрузку из спецификации кабеля. Прогревать кабель при отрицательных температурах
Неправильная настройка стриппера	Повреждение модулей и волокон	Сначала делать пробный рез на конце, проверять отсутствие повреждений

12. Заключение

Подключение оптического кабеля — это технически сложный процесс, требующий специализированного оборудования, расходных материалов и обученного персонала. От качества монтажа напрямую зависят пропускная способность, надёжность и долговечность всей оптической линии.

Ключевые принципы:

• Сварка — основной метод для постоянных соединений, обеспечивающий минимальные потери и максимальную надёжность.
• Пигтейлы с заводской оконцовкой — оптимальный способ получения разъёмного соединения в кроссах и боксах.
• Splice-On и Fast Connector — решения для компактных абонентских подключений FTTH.
• Тип коннектора и полировка должны быть согласованы по всей линии — APC только с APC, UPC только с UPC.
• Контроль качества — обязателен: оптический тестер для общих потерь, рефлектометр для локализации дефектов.

Все необходимые компоненты для построения оптических сетей — кабели, кроссы, муфты, пигтейлы, патч-корды, SFP-модули, сварочные аппараты и измерительные приборы — доступны в каталоге на сайте maltima.ru.

См. также:

• Оптические разъёмы: технический обзор
• Кабель витая пара — стандарты и категории
