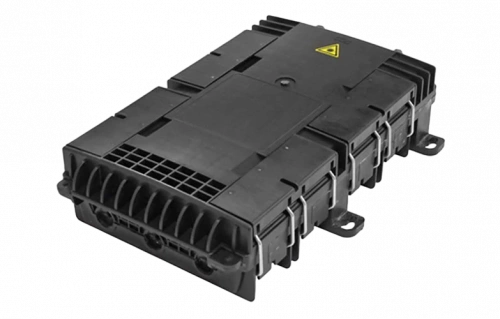

ССД Муфта оптическая плоская МПО-Ш2/192-4КД4845-К тупиковая, на 192 сварных соединения, 3 ввода

Описание товара

Предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

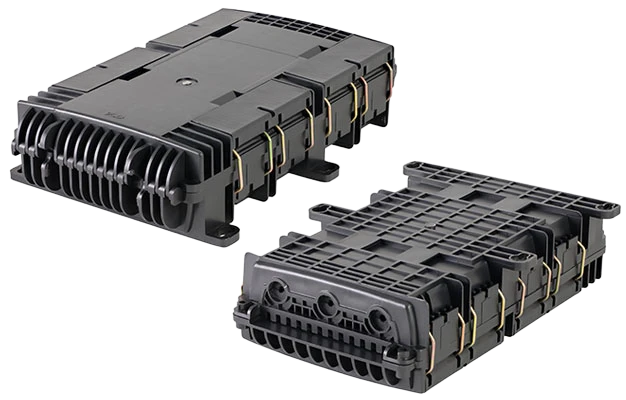

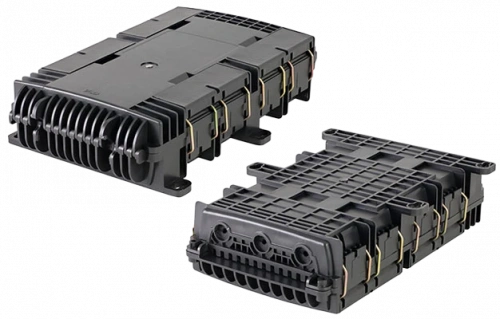

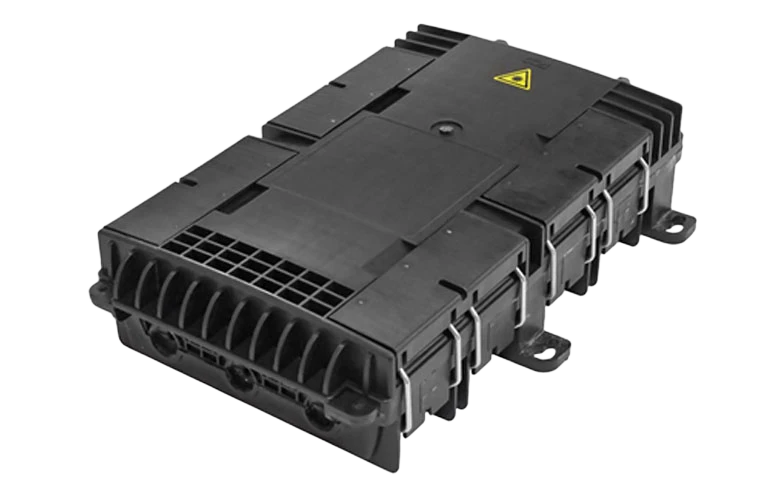

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

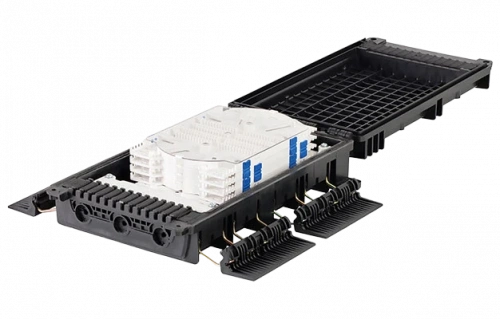

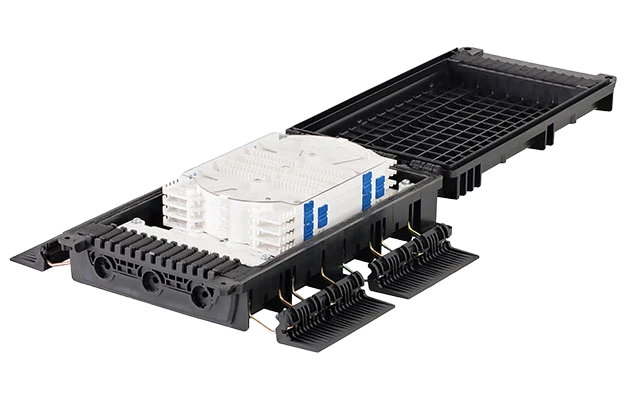

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы кабеля и кассета КД-4845 для сварки волокон распределительных ВОК. Предусмотрена установка до 4х кассет КД-4845 или КТ-3645.

Фиксация и герметизация крышки - при помощи четырех пластиковых защелок на стальных пружинных петлях.

Комплектация
Корпус с крышкой - 1
Гильзы КДЗС 4525 - 200
Монтажная панель (вставка) - 1
Кассета КД-4845 - 4
Стяжки, маркеры - 1
Силикагель - 30
Комплект маркеров и стяжек - 1

Характеристики

Прочие
Производитель	Связьстройдеталь
Артикул	130105-00955
Серия	МПО-Ш2
Вид изделия	муфты подвесные
Модель	МПО-Ш2/192-4КД4845-К
Исполнение	тупиковая
Количество кабельных вводов	3
Количество сварных соединений	192
Цвет	черный
Ввод для не разрезного модульного транзита	да
Кол-во выводимых абонентских дроп-кабелей	нет
Колличество кассет	4
Разветвитель	нет
Сплиттерный модуль	нет
Тип кассет	КД-4845
Вес нетто, кг	1.4
Габариты упаковки (ШхГхВ)	330х222х80 мм
Наружный диаметр кабеля	16.0 мм
Температура эксплуатации	-60 °С ... +70 °С
Степень защиты	IP66
