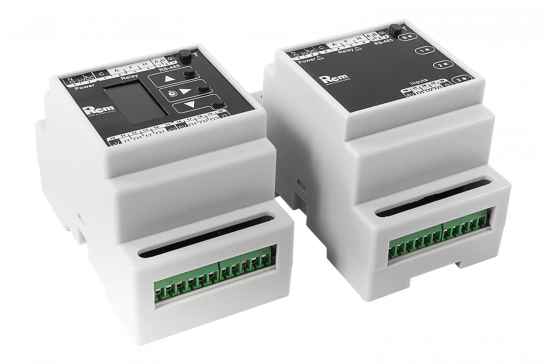

Цифровой модуль управления микроклиматом R-MC2-DMTH

Производственная группа REMER более десяти лет разрабатывает и производит всепогодные укомплектованные оболочки под торговой маркой ЦМО. Это технологичные уличные решения с поддержанием микроклимата для телекоммуникационного оборудования, систем видеонаблюдения и т.д.

В наших решениях управление нагревателями и вентиляторами традиционно осуществляется электромеханическими устройствами – термостатами и гигростатами с биметаллическим контактом. Такое исполнение решает задачу климат-контроля в шкафу, однако вследствие значительного гистерезиса (диапазона срабатывания), свойственного термостатам и гигростатам на биметаллических пластинах, не всегда обеспечивается нужная точность температуры срабатывания. В результате возможны отклонения показателей микроклимата от заданных, что недопустимо для дорогостоящего телекоммуникационного оборудования. Если требуется поддержание параметров микроклимата в строгих пределах, аналоговые термостаты и гигростаты с биметаллическим контактом и заявленной точностью срабатывания ±7 °С (на практике нередко и ±10 °С) неприменимы. Но главное преимущество настраиваемого гистерезиса заключается в том, что он позволяет избежать зацикливания при холодном старте, чего механический термостат обеспечить не может.

Опираясь на многолетний опыт разработки и производства всепогодных оболочек с поддержанием микроклимата и экспертно оценивая современные требования, предъявляемые к системам климат-контроля в шкафах, Производственная группа REMER разработала и сертифицировала интеллектуальный цифровой модуль управления микроклиматом R-MC2-DMTH.

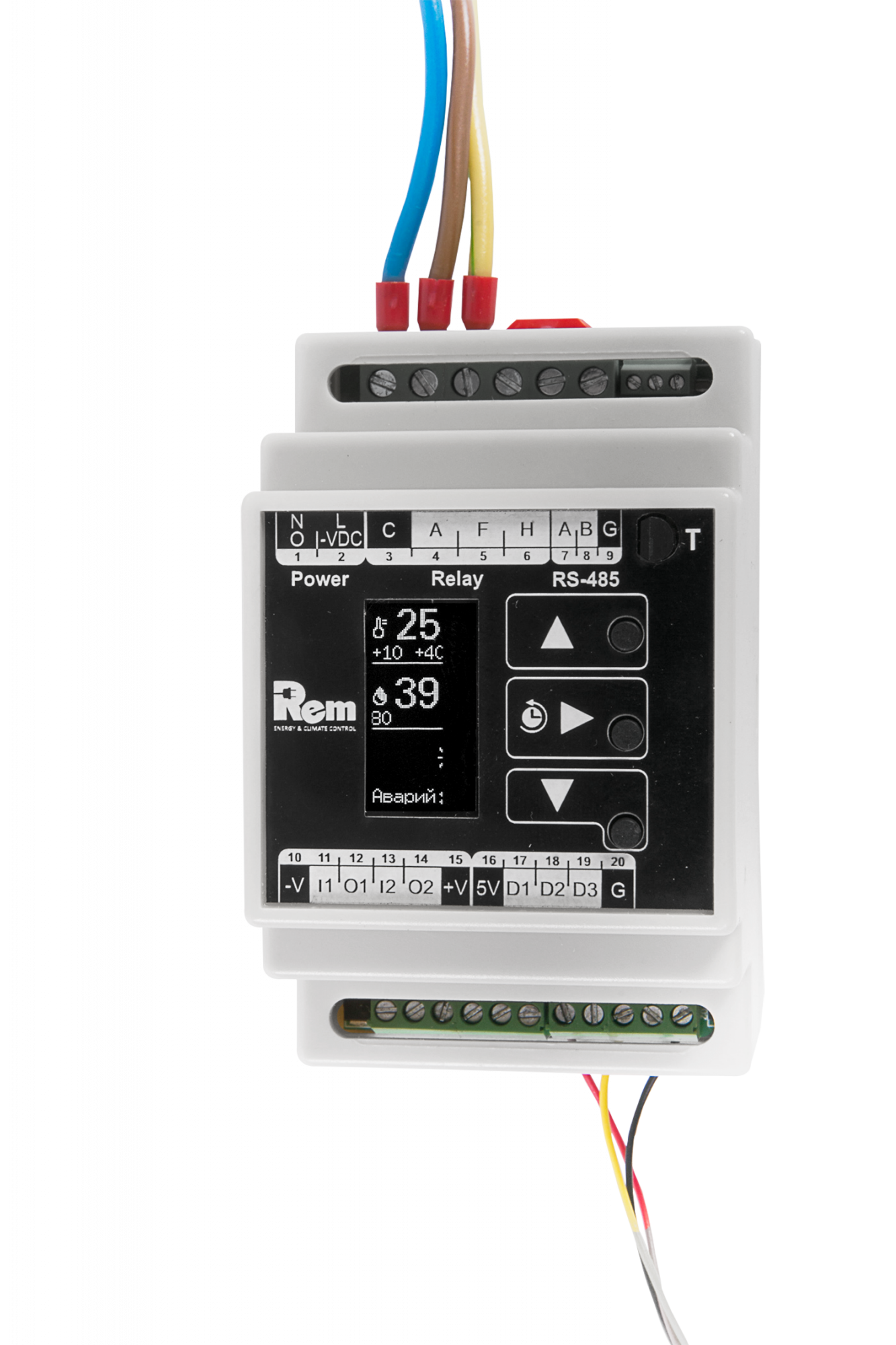

Цифровой модуль управления R-MC2-DMTH предназначен для поддержания заданных значений температуры и влажности воздуха в телекоммуникационных и электротехнических шкафах. Точность срабатывания составляет всего ±0,5 °С, что в 15–20 раз выше аналогичных показателей электромеханических термостатов. Управление внешними устройствами осуществляется с помощью встроенных реле, рассчитанных на ток до 15А.

Кроме управления вентилятором и нагревателем, в цифровом модуле R-MC2-DMTH предусмотрены функции холодного и горячего старта для автоматического отключения/включения питания активного оборудования. Если при включении питания шкафа температура внутри выходит за допустимые пределы эксплуатации активного оборудования, сначала включается нагреватель или вентилятор. После того как температура внутри шкафа войдёт в допустимый интервал эксплуатации, цифровой модуль R-MC2-DMTH включит питание активного оборудования. Процесс холодного пуска был проверен в разных температурных диапазонах в собственной лаборатории. Испытания подтвердили способность модуля работать при температурах от -35 до +70 °С.

Помимо встроенного датчика температуры, конструкция цифрового модуля предусматривает возможность подключения внешних датчиков из номенклатуры компании: датчика влажности и температуры RS-HT1 и до двух датчиков RS-T1, работающих по интерфейсу 1-Wire. Датчикам назначаются приоритеты, что позволяет производить их резервирование на случай выхода из строя. Для измерения температуры наружного воздуха может быть назначен один из датчиков типа RS-T1, имеющий степень защиты IP66, остальные же датчики могут быть настроены на измерение температуры/влажности воздуха внутри шкафа.

Основной интерфейс связи цифрового модуля управления R-MC2-DMTH – RS-485. Передача данных осуществляется по промышленному протоколу Modbus, что дало возможность интегрировать R-MC2-DMTH с контроллером Rem.

Эксплуатация модуля R-MC2-DMTH совместно с контроллером Rem-MC позволяет дистанционно управлять параметрами, менять режим работы модуля и вести мониторинг микроклимата внутри шкафа.
