Стандарт 100BASE-TX: технический разбор стандарта Fast Ethernet

100BASE-TX — один из самых распространённых стандартов Fast Ethernet, обеспечивающий передачу данных на скорости 100 Мбит/с по витой паре категории 5 и выше. Стандарт описан в документе IEEE 802.3u (1995 год) и до сих пор широко применяется в корпоративных сетях, промышленных системах и инфраструктуре СКС. Несмотря на появление гигабитных и 10-гигабитных технологий, 100BASE-TX остаётся востребованным благодаря надёжности, совместимости с огромным парком оборудования и предсказуемой работе на дистанции до 100 метров.

В нашем каталоге представлен полный набор компонентов для построения сетей 100BASE-TX — от кабеля витая пара до коммутаторов и патч-кордов.

1. Расшифровка названия стандарта

2. Архитектура физического уровня (PHY)

Физический уровень 100BASE-TX унаследован от стандарта FDDI (Fiber Distributed Data Interface) и состоит из шести подуровней, каждый из которых выполняет свою часть преобразования данных:

Интерфейс MII (Media Independent Interface) — ключевая граница между MAC и PHY. Он работает с 4-битными порциями данных (nibble) при тактовой частоте 25 МГц, что обеспечивает пропускную способность 4 бита × 25 МГц = 100 Мбит/с. MII включает сигналы управления (TX_EN, RX_DV, CRS, COL), что позволяет PHY сообщать MAC о состоянии среды и коллизиях.

3. Кодирование сигнала: 4B/5B и MLT-3

В 100BASE-TX применяется двухступенчатое кодирование. Сначала 4-битные порции данных (nibble) преобразуются в 5-битные кодовые слова (4B/5B), затем 5-битные коды отображаются в трёхуровневый сигнал MLT-3. Это снижает частотный спектр сигнала по сравнению с манчестерским кодированием, использовавшимся в 10BASE-T.

Кодирование 4B/5B: каждые 4 бита данных заменяются 5-битным кодовым словом. Из 32 возможных 5-битных комбинаций 16 используются для данных, остальные — для управляющих символов. Это даёт избыточность 25%, но обеспечивает достаточное количество переходов для восстановления тактовой частоты.

Управляющие символы 4B/5B:

Линейное кодирование MLT-3

После преобразования 4B/5B полученные 5-битные символы передаются в линию методом MLT-3 (Multi-Level Transmit-3). Это трёхуровневое кодирование, при котором сигнал принимает три значения: +V, 0, -V.

Принцип MLT-3: логическая единица вызывает переход уровня сигнала в следующее состояние по циклу +V → 0 → -V → 0 → +V, а логический ноль оставляет уровень неизменным.

Главные преимущества MLT-3 по сравнению с простым NRZ NRZ (Non‑Return‑to‑Zero, «без возврата к нулю») — это способ линейного кодирования цифровых данных при передаче по каналу связи. В NRZ логические «0» и «1» кодируются разными уровнями сигнала (например, низкий/высокий уровень напряжения), и этот уровень сохраняется на всём тактовом интервале. «Без возврата к нулю» означает, что в середине битового интервала сигнал не сбрасывается к нулю: если передаётся длинная последовательность единиц, напряжение остаётся высоким всё это время; если нулей — низким. :

• Снижение частоты спектра: максимальная основная частота сигнала составляет около 31,25 МГц (против 125 МГц при NRZ), что позволяет использовать кабель категории 5 с полосой пропускания 100 МГц;
• Уменьшение электромагнитного излучения: трёхуровневый сигнал с ограниченной скоростью нарастания снижает EMI;
• Совместимость с существующей кабельной инфраструктурой категории 5.

4. Кабельная инфраструктура и категории витой пары

Требования к кабелю

Для 100BASE-TX требуется кабель с двумя витыми парами, волновое сопротивление 100 Ом, категория 5 или выше. Стандарт также допускает экранированный кабель STP с импедансом 150 Ом через разъём DB-9, но на практике этот вариант почти не используется.

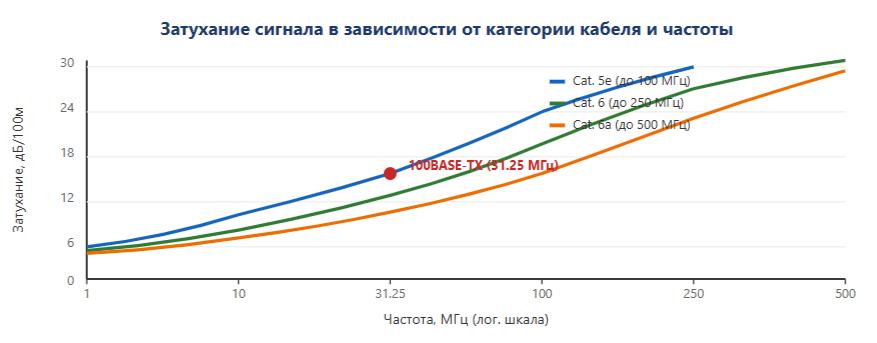

Кабель категории 5 был разработан специально для поддержки 100BASE-TX. Категория 5e, созданная позднее для Gigabit Ethernet (IEEE 802.3ab), полностью удовлетворяет требованиям Cat. 5 и рекомендуется для новых инсталляций благодаря улучшенным параметрам NEXT и возвратных потерь.

В каталоге Мальтима Телеком представлен широкий ассортимент кабеля витая пара категорий 5e, 6, 6a и выше от ведущих производителей: Cabeus, ITK, NIKOMAX, Hyperline, NTSS, LANMASTER и других. Для прокладки в помещениях с повышенными требованиями пожарной безопасности доступны кабели с оболочкой LSZH (нг(А)-HF) и нг(А)-LSLTx.

5. Распиновка разъёма RJ-45 и схемы подключения

Для 100BASE-TX используются только 4 контакта из 8 разъёма RJ-45 (8P8C): два для передачи (TX+, TX-) и два для приёма (RX+, RX-). Остальные пары могут использоваться для питания по PoE или остаются свободными.

MDI и MDI-x. Порт сетевой карты (DTE) имеет конфигурацию MDI: контакты 1-2 — передача, 3-6 — приём. Порт коммутатора (DCE) имеет конфигурацию MDI-X: контакты 1-2 — приём, 3-6 — передача. При соединении сетевой карты с коммутатором используется прямой кабель (straight-through). При соединении двух устройств одного типа (компьютер-компьютер или коммутатор-коммутатор) требуется crossover-кабель, у которого пары 1-2 и 3-6 меняются местами. Современные коммутаторы поддерживают Auto MDI/MDI-X, который автоматически определяет тип подключения.

Для коммутации оборудования в телекоммуникационных шкафах используйте готовые патч-корды от Cabeus, Hyperline, NIKOMAX — они выпускаются длиной от 0,15 до 50 м в экранированном и неэкранированном исполнении с заводской заделкой коннекторов RJ-45.

6. Автосогласование (Auto-Negotiation)

Стандарт 100BASE-TX предусматривает механизм автосогласования, описанный в IEEE 802.3u (Clause 28). При подключении два устройства обмениваются 16-битными Link Pulse-кодами (FLP — Fast Link Pulses), сообщая о поддерживаемых режимах. Из возможных комбинаций выбирается наивысший приоритет.

7. Топология и ограничения длины кабеля

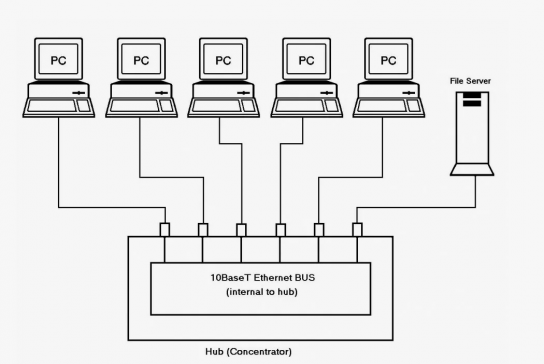

100BASE-TX использует топологию «пассивная звезда» с концентратором или коммутатором в центре. Максимальная длина сегмента — 100 метров. Стандарт TIA/EIA-568 рекомендует разбивать эту длину на три участка:

При использовании концентраторов (hub) в сети 100BASE-TX действуют ограничения на диаметр коллизионного домена. Концентраторы делятся на два класса:

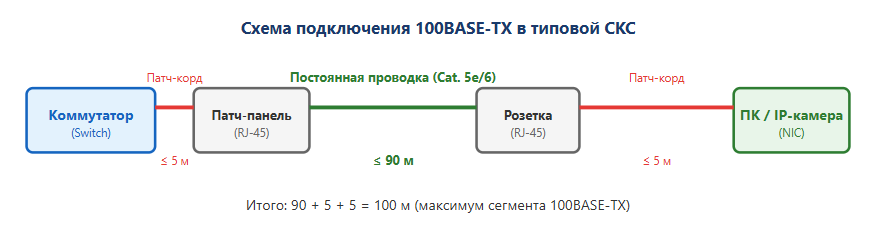

Рекомендуемая схема кабельной разводки

8. Сравнение стандартов Fast Ethernet

100BASE-FX — оптическая версия Fast Ethernet, применяется для соединений между зданиями и на длинных магистралях. В нашем каталоге доступны SFP-модули для оптических линков на 100 Мбит/с и выше, а также активное сетевое оборудование с оптическими портами.

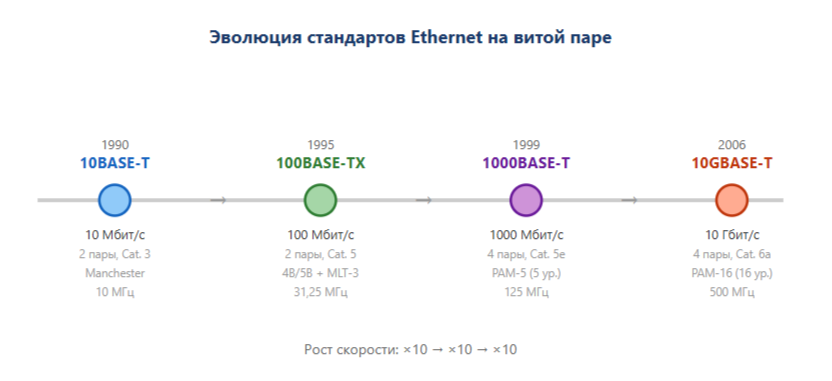

9. Эволюция стандартов Ethernet по витой паре

Видно, что 100BASE-TX занимает промежуточное положение между 10BASE-T и 1000BASE-T. Рабочая частота 31,25 МГц делает его нетребовательным к качеству кабеля — даже Cat. 5 справляется без проблем. В то же время кабель Cat. 5e, заложенный «с запасом» под 100BASE-TX, обеспечивает плавный переход на 1000BASE-T без замены линии.

10. Питание по Ethernet (PoE) и 100BASE-TX

В 100BASE-TX используются только 2 пары из 4, а 2 оставшиеся пары (синяя и коричневая, контакты 4-5 и 7-8) могут применяться для передачи питания по стандарту PoE. Также поддерживается PoE по тем же парам, что и данные (Mode A).

Mode A подаёт питание по сигнальным парам (1-2 и 3-6), поверх которых идут данные 100BASE-TX. Mode B — по свободным парам (4-5 и 7-8). Оба метода совместимы с 100BASE-TX, но при использовании Mode B подача питания не создаёт помех на сигнальных парах.

11. Практические рекомендации по выбору оборудования

Кабель. Для новых инсталляций закладывайте кабель Cat. 5e или Cat. 6 — это обеспечит совместимость с 100BASE-TX и запас для будущего перехода на 1000BASE-T. При прокладке рядом с силовыми линиями 220/380 В выбирайте экранированный кабель (F/UTP, S/FTP). В каталоге доступна витая пара категорий 5e, 6, 6a, 7 в оболочках PVC и LSZH.

Патч-корды. Используйте заводские патч-корды, а не самодельные. Заделка коннекторов RJ-45 на одножильный кабель (solid) даёт ненадёжный контакт — для патч-кордов применяется многожильный кабель (stranded). Выбирайте патч-корды длиной, соответствующей реальному расстоянию, чтобы не создавать избыточных петель кабеля в шкафу.

Коммутаторы. Для сетей 100BASE-TX подойдут как неуправляемые, так и управляемые коммутаторы с портами 10/100Base-TX. При выборе обращайте внимание на поддержку автосогласования и Auto MDI/MDI-X, а также на наличие портов SFP для оптических uplink-ов.

Патч-панели и модули. Для терминирования кабеля в телекоммуникационном шкафу используйте патч-панели категорий 5e или 6. Разрядка кабеля на разъёмы типа 110/Krone выполняется специальным инструментом — компоненты медных систем в нашем каталоге включают панели, модули Keystone, розетки и кроссовое оборудование.

Кроссовое оборудование. Для организации кросса в шкафу применяются органайзеры (кабельные менеджеры), которые предотвращают спутывание патч-кордов и обеспечивают доступ к каждому порту.

12. Типичные проблемы и их диагностика

13. Заключение

100BASE-TX — проверенный временем стандарт, который обеспечивает надёжную передачу данных на скорости 100 Мбит/с по витой паре Cat. 5 и выше. Благодаря простоте реализации, широкой поддержке со стороны производителей и совместимости с более новыми стандартами (1000BASE-T, PoE), он остаётся актуальным в большинстве корпоративных и промышленных сетей.
