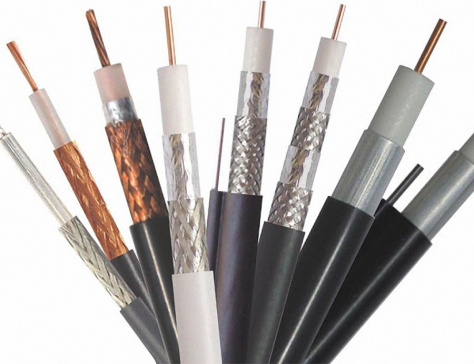

Назначение коаксиального кабеля и его типы
Основным назначением коаксиального кабеля является возможность передачи высокочастотных сигналов, используемых в различных областях техники и систем связи.
Коаксиальный кабель - это один из наиболее распространенных типов кабелей, используемых для передачи электрических сигналов. Он состоит из центрального проводника, изоляционного материала, экранирующего слоя и защитной оболочки. Благодаря своей конструкции коаксиальные кабели обеспечивают высококачественную передачу сигналов на большие расстояния, минимизируя потери и помехи. В этой статье мы подробно рассмотрим различные виды коаксиальных кабелей, их конструкции и области применения.
Коаксиальный кабель состоит из нескольких ключевых компонентов:
1. Центральный проводник: Обычно выполнен из меди или алюминия. Он передает электрический сигнал и находится в центре кабеля.
2. Изолятор: Окружает центральный проводник и предотвращает его контакт с внешним проводником. Изолятор обычно изготовлен из полиэтилена, полипропилена или других диэлектрических материалов.
3. Внешний проводник: Это может быть оплетка из меди или алюминия или сплошной металлический экран. Он служит для экранирования сигнала от внешних электромагнитных помех и также выполняет функцию заземления.
4. Защитная оболочка: Изготавливается из различных материалов (например, ПВХ или резины) и защищает кабель от механических повреждений, влаги и ультрафиолетового излучения.
1. RG-6
Описание: RG-6 — это один из самых популярных коаксиальных кабелей, используемых для телевидения и спутниковой связи. Он имеет более толстый центральный проводник и лучший экранирующий слой по сравнению с другими типами.
Применение: Используется для подключения антенн, спутниковых ресиверов и телевизоров. Обеспечивает высокое качество сигнала на больших расстояниях.
2. RG-59
Описание: RG-59 — это более тонкий коаксиальный кабель, который часто используется в системах видеонаблюдения и передачи видеосигналов.
Применение: Применяется для подключения видеокамер, DVR и других устройств в системах видеонаблюдения. Хотя он менее эффективен на больших расстояниях, его низкая стоимость делает его популярным выбором.
3. RG-11
Описание: RG-11 — это более толстый кабель с меньшими потерями сигнала на длинных дистанциях по сравнению с RG-6 и RG-59.
Применение: Используется в системах распределения телевизионного сигнала и для подключения антенн на больших расстояниях. Часто применяется в коммерческих установках и многоквартирных домах.
4. LMR (Low Loss Multirange)
Описание: LMR-кабели предназначены для применения в беспроводных системах связи, таких как Wi-Fi и мобильные сети. Они обеспечивают низкие потери сигнала на высоких частотах.
Применение: Используются в антеннах, радиопередатчиках и приемниках, а также в системах связи на основе радиочастот.
5. RG-8
Описание: RG-8 — это толстый коаксиальный кабель с низкими потерями, который может использоваться в радиосистемах.
Применение: Часто используется в радиолюбительских установках, а также в профессиональных радиосистемах.
6. RG-213
Описание: RG-213 — это улучшенная версия RG-8 с дополнительной защитой от внешних помех.
Применение: Применяется в радиосвязи, особенно в условиях высокой влажности или загрязнения.
- 75 Ом: Обычно используются в видеосистемах, таких как телевидение и спутниковая связь. Обеспечивают оптимальную передачу сигналов в диапазоне частот до 1 ГГц.
- 50 Ом: Применяются в радиосвязи и других высокочастотных приложениях, таких как антенны и системы передачи данных. Обеспечивают лучшие характеристики для передачи сигналов на высоких частотах.
Коаксиальные кабели обладают рядом преимуществ:
1. Высокое качество сигнала: Благодаря экранированию коаксиальные кабели обеспечивают минимальные потери сигнала и защищают от внешних помех.
2. Долговечность: Коаксиальные кабели обычно имеют прочную конструкцию и могут выдерживать механические нагрузки.
3. Устойчивость к воздействию окружающей среды: Многие коаксиальные кабели имеют защитные оболочки, которые защищают их от влаги, ультрафиолетового излучения и химических веществ.
4. Гибкость в использовании: Разнообразие типов коаксиальных кабелей позволяет выбрать наиболее подходящий вариант для конкретных задач.
Коаксиальные кабели остаются важным элементом современных систем передачи данных благодаря своей способности передавать сигналы на большие расстояния с минимальными потерями. Разнообразие типов коаксиальных кабелей позволяет выбрать наиболее подходящий вариант для конкретных задач — от телевидения до радиосвязи, компьютерных сетей и систем видеонаблюдения. Несмотря на развитие новых технологий, таких как оптоволоконные соединения, коаксиальные кабели продолжают использоваться благодаря своей надежности и эффективности.
Конструкция коаксиального кабеля
Коаксиальный кабель состоит из нескольких ключевых компонентов:
1. Центральный проводник: Обычно выполнен из меди или алюминия. Он передает электрический сигнал и находится в центре кабеля.
2. Изолятор: Окружает центральный проводник и предотвращает его контакт с внешним проводником. Изолятор обычно изготовлен из полиэтилена, полипропилена или других диэлектрических материалов.
3. Внешний проводник: Это может быть оплетка из меди или алюминия или сплошной металлический экран. Он служит для экранирования сигнала от внешних электромагнитных помех и также выполняет функцию заземления.
4. Защитная оболочка: Изготавливается из различных материалов (например, ПВХ или резины) и защищает кабель от механических повреждений, влаги и ультрафиолетового излучения.
Основные виды коаксиальных кабелей
Существует множество типов коаксиальных кабелей, каждый из которых предназначен для определенных задач и условий эксплуатации. Рассмотрим наиболее распространенные виды:1. RG-6
Описание: RG-6 — это один из самых популярных коаксиальных кабелей, используемых для телевидения и спутниковой связи. Он имеет более толстый центральный проводник и лучший экранирующий слой по сравнению с другими типами.
Применение: Используется для подключения антенн, спутниковых ресиверов и телевизоров. Обеспечивает высокое качество сигнала на больших расстояниях.
2. RG-59
Описание: RG-59 — это более тонкий коаксиальный кабель, который часто используется в системах видеонаблюдения и передачи видеосигналов.
Применение: Применяется для подключения видеокамер, DVR и других устройств в системах видеонаблюдения. Хотя он менее эффективен на больших расстояниях, его низкая стоимость делает его популярным выбором.
3. RG-11
Описание: RG-11 — это более толстый кабель с меньшими потерями сигнала на длинных дистанциях по сравнению с RG-6 и RG-59.
Применение: Используется в системах распределения телевизионного сигнала и для подключения антенн на больших расстояниях. Часто применяется в коммерческих установках и многоквартирных домах.
4. LMR (Low Loss Multirange)
Описание: LMR-кабели предназначены для применения в беспроводных системах связи, таких как Wi-Fi и мобильные сети. Они обеспечивают низкие потери сигнала на высоких частотах.
Применение: Используются в антеннах, радиопередатчиках и приемниках, а также в системах связи на основе радиочастот.
5. RG-8
Описание: RG-8 — это толстый коаксиальный кабель с низкими потерями, который может использоваться в радиосистемах.
Применение: Часто используется в радиолюбительских установках, а также в профессиональных радиосистемах.
6. RG-213
Описание: RG-213 — это улучшенная версия RG-8 с дополнительной защитой от внешних помех.
Применение: Применяется в радиосвязи, особенно в условиях высокой влажности или загрязнения.
Коаксиальные кабели могут иметь разные импедансы:
- 75 Ом: Обычно используются в видеосистемах, таких как телевидение и спутниковая связь. Обеспечивают оптимальную передачу сигналов в диапазоне частот до 1 ГГц.
- 50 Ом: Применяются в радиосвязи и других высокочастотных приложениях, таких как антенны и системы передачи данных. Обеспечивают лучшие характеристики для передачи сигналов на высоких частотах.
Преимущества коаксиальных кабелей
Коаксиальные кабели обладают рядом преимуществ:
1. Высокое качество сигнала: Благодаря экранированию коаксиальные кабели обеспечивают минимальные потери сигнала и защищают от внешних помех.
2. Долговечность: Коаксиальные кабели обычно имеют прочную конструкцию и могут выдерживать механические нагрузки.
3. Устойчивость к воздействию окружающей среды: Многие коаксиальные кабели имеют защитные оболочки, которые защищают их от влаги, ультрафиолетового излучения и химических веществ.
4. Гибкость в использовании: Разнообразие типов коаксиальных кабелей позволяет выбрать наиболее подходящий вариант для конкретных задач.
Заключение
Коаксиальные кабели остаются важным элементом современных систем передачи данных благодаря своей способности передавать сигналы на большие расстояния с минимальными потерями. Разнообразие типов коаксиальных кабелей позволяет выбрать наиболее подходящий вариант для конкретных задач — от телевидения до радиосвязи, компьютерных сетей и систем видеонаблюдения. Несмотря на развитие новых технологий, таких как оптоволоконные соединения, коаксиальные кабели продолжают использоваться благодаря своей надежности и эффективности.
